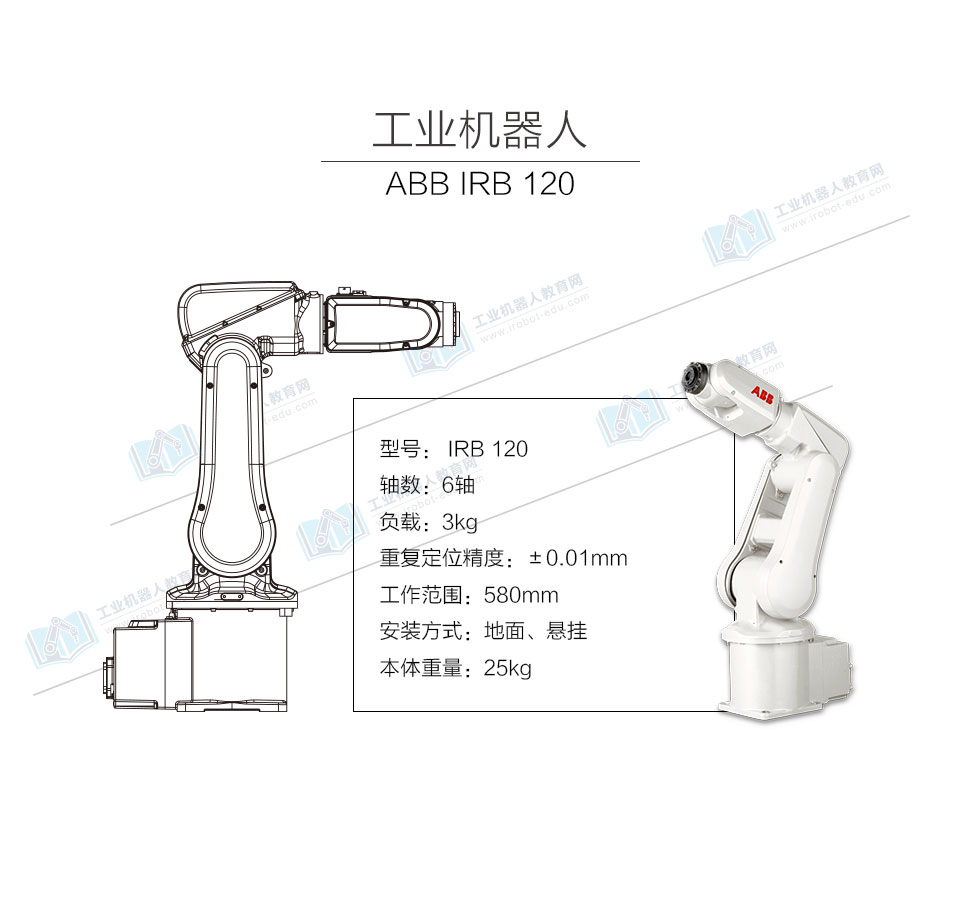

型号 | 工作范围 | 有效荷重 |
IRB 120-3/0.6 | 580 mm | 3 kg |
性能 | ||
1kg拾料节拍 | ||
25×300×25 mm | 0.58s | |
TCP最大速度 | 6.2 m/s | |
TCP最大加速度 | 28 m/s2 | |
加速时间0-1 m/s | 0.07 s | |
特性 | ||
集成信号源 | 手腕设10路信号 | |
集成气源 | 手腕设4路空气( 5 bar) | |
重复定位精度 | 0.01mm | |
机器人安装 | 任意角度 | |
防护等级 | IP30 | |

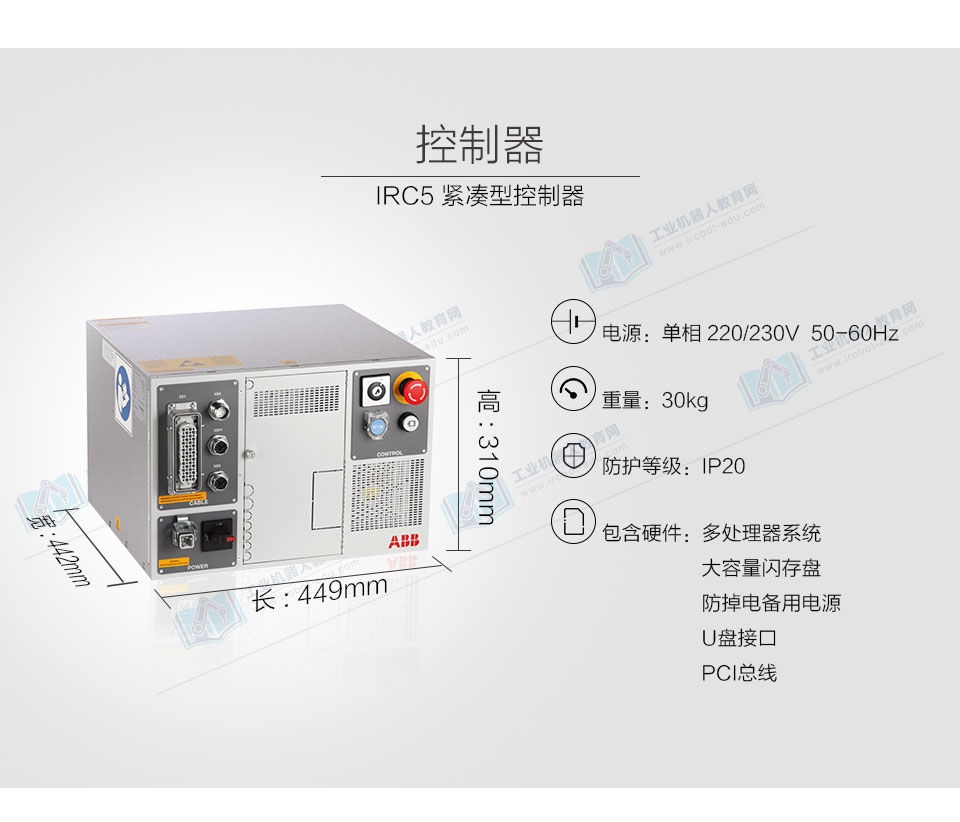

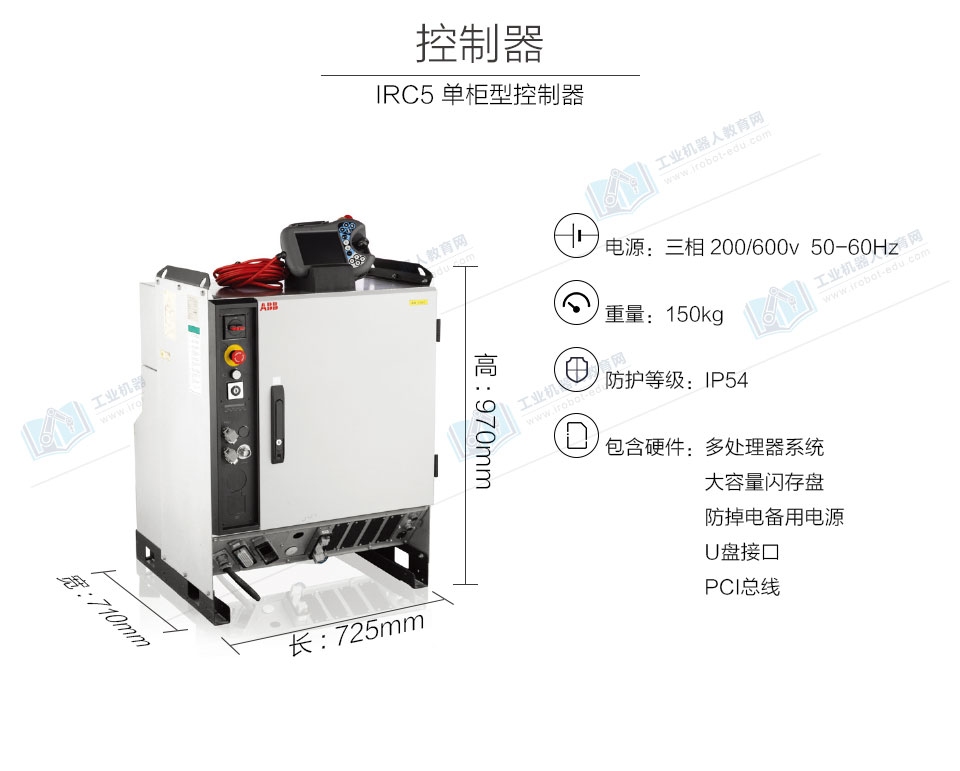

控制器 | IRC5紧凑型 / IRC5单柜型 | |
运动 | ||

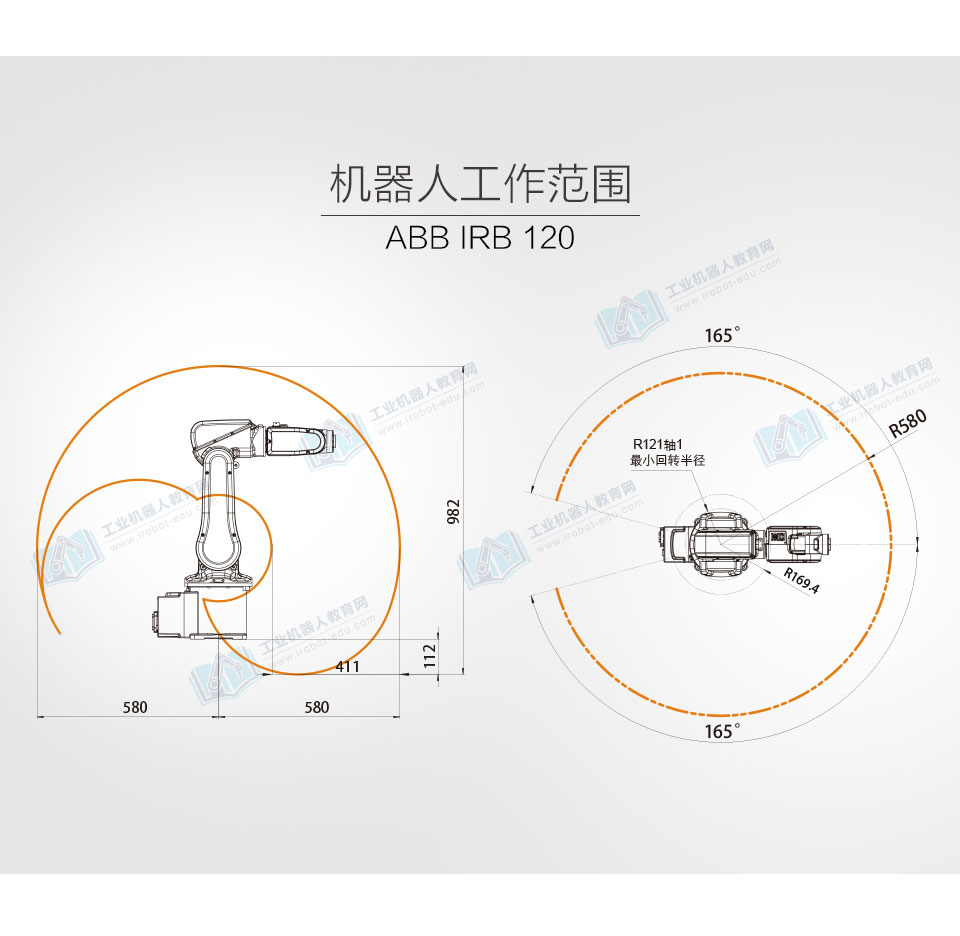

轴运动 | 工作范围 | 最大速度 |
轴1旋转 | +165°~ -165° | 250°/s |
轴2手臂 | +110°~ -110° | 250°/s |
轴3手臂 | +70° ~ -90° | 250°/s |
轴4手腕 | +160°~ -160° | 320°/s |
轴5弯曲 | +120°~ -120° | 320°/s |
轴6翻转 | +400°~ -400° | 420°/s |
电气连接 | ||
电源电压 | 200-600 V, 50/60 Hz | |
变压器额定功率 | 3.0KVA | |
功耗 | 0.25 kW | |
物理特性 | ||
机器人底座尺寸 | 180×180 mm | |
机器人高度 | 700 mm | |
重量 | 25 kg | |
环境 | ||
机械手环境温度: | ||
运行中 | +5°C( 41°F) 至 +45°C( 122°F) | |
运输与储存时 | -25°C( -13°F) 至 +55°C( 131°F) | |
短期 | 最高+70°C( 158°F) | |
相对湿度 | 最高95% | |
选件 | 洁净室ISO 5级( IPA认证) ** | |
噪音水平安全性 | 最高70 dB (A) | |
安全性 | 安全停、 紧急停 | |
2通道安全回路监测 | ||
3位启动装置 | ||
辐射 | EMC/EMI屏蔽 |
